「黑金剛電容」Y電容容量不能太大的原因

作者：黑金剛電容    發布時間：2020-08-25 11:40:51  訪問量：6857  來源：NIPPON CHEMI-CON

一、Y電容

　　Y電容是安規電容的一種，安規電容是指用于這樣的場合：即電容器失效后，不會導致電擊也不會不危及人身安全。也就是因為這樣安規電容與其他普通的電容有著不一樣的地方，普通的電容在電源斷開之后很長一段時間還會保留一定殘留電壓，一旦手觸碰到就會發生電擊，而安規電容卻不會。Y電容大多數為藍色，但是也有黃色的，由于是安全電容，因此Y電容上面一般都會標有相關的認證，例如CQC、VDE、UL等認證。如下圖

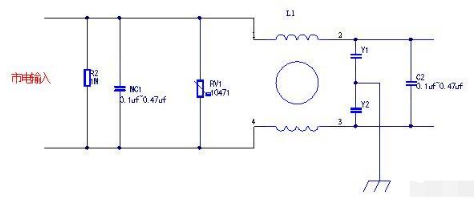

　　Y電容通常接于零線與地或者火線與地之間，如下圖是I級EMI濾波電路，Y1和Y2是Y電容，通常兩個串聯一起，根據耐高壓分為Y1、Y2、Y4三個等級，其中：Y1電容耐高壓值＞8kV；5kV＜Y2電容耐高壓值＜小于8kV；2.5kV＜Y4電容耐高壓值＜小于5kV。

二、漏電流

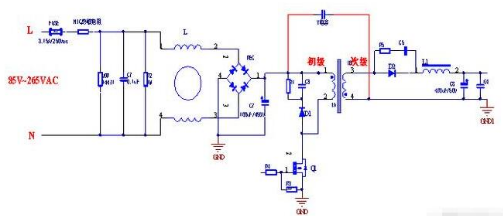

　　對于開關電源，Y電容通常接于一次側（初級）與二次側（次級）之間，如下圖，Y電容器可為一次側耦合到二次側的干擾電流提供回流路徑。

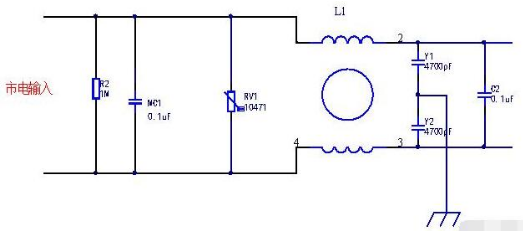

那么Y電容容量為什么不能太大呢？我們知道Y電容對于EMC有很大的幫助，由于是共模電容，因此需要接地，那么就會有一個漏電流，還是以上面的EMI濾波電路為例，Y電容漏電流I=2πfCU。

　　其中：f是市電頻率，即50Hz，C為Y電容總容量（4700pF+4700pF=9400pF），U對地端電壓，這里取110V即可。則可以計算得出漏電流有0.32A之多，并且會發現漏電流與容量成正比關系，也就是說容量越大漏電流也就越大，對于220V/50Hz交流電網供電的用電器，很多國家都規定漏電流不得大于1mA，對于手持式以及移動設備等其他用電產品對漏電流也有不同的要求，因此如果電源產品需要接Y電容，容量一般都不是很大，有時候甚至去掉Y電容，因此我們經常看到的Y電容容量基本上都是不大于0.1uF。
